RE: APRScube von DL3DCW - dl6sh - 07.01.2022
Hab gerade die AMP Lötbrücke gesetzt. Jetzt ist tatsächlich komplett Ruhe! Vorher hatte ich auch manchmal leises Quitschen beim Testen im Shack. Da ist der Schallpegel sehr niedrig
73, Slawek DL6SH
RE: APRScube von DL3DCW - DD8KO - 09.01.2022
Hallo Frank,
erst mal Danke für die tolle Software. Ich habe inzwischen 2 Cube aufgebaut (1* iGate, nur QRO, 1* Tracker QRO+GPS). Die Software funktioniert hervorragend und macht viel Spaß.
Eine Frage, gerade im Akku-Betrieb beim Tracker, habe ich noch. Gibt es eine Möglichkeit den Screen abzuschalten als Option oder Tastendruck.
Ich kann nicht abschätzen wie viel zusätzlich Laufzeit das bringen würde, es gibt aber Situationen bei denen der Screen nicht benötigt wird.
Vielen Dank.
RE: APRScube von DL3DCW - DL3DCW - 09.01.2022
Hallo Klaus,
vielen Dank für Deine nette Rückmeldung. Da der APRScube ja primär für den Betrieb im Fahrzeug oder auf dem Stationstisch entwickelt wurde waren Batteriesparfunktionen bisher noch kein Thema.
Ich werde aber gerne mal ausprobieren in wieweit sich ein abgeschaltetes Display auf den Stromverbrauch bzw. auf die Akkulaufzeit auswirkt. Wenn das signifikant ist könnte ich mir eine entsprechende Batteriesparfunktion gut vorstellen. Ich denke das lässt sich dann recht leicht einbauen.
Schönen Gruß
Frank, DL3DCW
Nachtrag: Bei der aktuellen Version 1.3 gibt es in der APRScube.ini den Parameter "[system] disp = 75". Wenn man den auf 0 stellt ist das Display dauerhaft abgeschaltet.
RE: APRScube von DL3DCW - DL3DCW - 10.01.2022
Ich habe mal kurz getestet: Bei Betrieb mit einem Akkumodul (700mAh) würde sich bei abgeschaltetem Display die ungefähre Laufzeit von 2h auf 3h erhöhen.
Alternativ dazu könnte man den APRScube zwischen den Aussendungen auch in den Tiefschlaf versetzen. Damit wären dann deutlich längere Laufzeiten möglich. Vermutlich ist das sogar die bessere Möglichkeit. Ich werde mal damit experimentieren ...
RE: APRScube von DL3DCW - DD8KO - 10.01.2022
Hallo Frank,
danke für Deine Untersuchungen und den Hinweis auf den Parameter.
Der Unterschied von 2h auf 3h ist schon größer als ich gedacht hätte.
Bin gespannt ob der Tiefschlaf da noch weitere lohnenswerte Ergebnisse bringt. ;-)
RE: APRScube von DL3DCW - DL3DCW - 10.01.2022
Ja, der Tiefschlaf bringt deutlich mehr. Der APRScube wird dabei z.B. alle 5 Minuten (ist einstellbar) aufgeweckt, sendet eine Positionsbake und schläft sofort wieder ein. Ich gehe mal von 10h Laufzeit mit einem einzigen 700mAh-Akkumodul aus; wahrscheinlich wird es sogar deutlich mehr. Ich habe das bei mir testweise schon eingebaut und werde mal ein wenig testen. Vielen Dank für Deine Anregung!
RE: APRScube von DL3DCW - DL4YCG - 11.01.2022
Hallo Frank
Auch auf diesem Weg noch mal herzlichen Dank für deine schnelle Hilfe.
Habe jetzt noch eine Frage.
Da ich ein externes GPS nutze kann ich da den Akkuteil wieder zu Hinterst ohne Probleme anbauen.
Viele Grüße und noch ein gesundes neues Jahr
73 Karl- Heinz DL4YCG
RE: APRScube von DL3DCW - DL3DCW - 11.01.2022
Hallo Karl-Heinz,
Dir auch ein frohes neues Jahr! Bei dem neuen GPS-Modul muß immer die Platine des Bottom-Moduls entfernt werden da es sonst von der Höhe nicht ganz passt. Zudem fehlt auf dem GPS-Modul (ganz bewusst) der entsprechende Steckverbinder.
Falls Du einen Akku verwenden möchtest würde ich sowieso das 700mAh-Akkumodul empfehlen. Denn der Mini-Akku des Bottom-Moduls ist doch etwas klein ...
Schönen Gruß
Frank, DL3DCW
RE: APRScube von DL3DCW - DD8KO - 11.01.2022
(10.01.2022, 18:50)DL3DCW schrieb: Ja, der Tiefschlaf bringt deutlich mehr. Der APRScube wird dabei z.B. alle 5 Minuten (ist einstellbar) aufgeweckt, sendet eine Positionsbake und schläft sofort wieder ein. Ich gehe mal von 10h Laufzeit mit einem einzigen 700mAh-Akkumodul aus; wahrscheinlich wird es sogar deutlich mehr. Ich habe das bei mir testweise schon eingebaut und werde mal ein wenig testen. Vielen Dank für Deine Anregung!
Immer gerne. Wenn es dann noch was sinnvolles ergibt
Das mit den 10 Stunden hört sich sehr gut an. Dann wäre es möglich mit 700mA einen normalen Tag in der Natur hinzukommen ohne eine Powerbank etc. mitnehmen zu müssen. Ich bin gespannt.Danke nochmal.
RE: APRScube von DL3DCW - DL3DCW - 13.01.2022
Die ersten Ergebnisse sehen schon einmal gut aus. Ich erreiche etwa 10 Stunden Laufzeit mit dem 700mA-Akkumodul bei einem Bakenintervall von 5 Minuten. Beim nächsten Firmwareudate wird diese Funktion wohl dann mit dabei sein.
RE: APRScube von DL3DCW - DL3DCW - 18.01.2022
Die ersten LoRa-Signale aus der Antarktis: https://aprs.fi/#!call=a%2FDP0GVN-8 (siehe dazu auch https://aprs-dl.de/forum.aprs-dl.de/showthread.php?tid=31&pid=293#pid293)
RE: APRScube von DL3DCW - HB9CMI - 19.01.2022
Hallo in die Runde.
Ich habe gestern mal den gesamten "Cube" aufgebaut, habe aber als GPS dieses (https://shop.m5stack.com/products/com-gps-module-neo-m8n-with-antenna) Modul verbaut. Wie ich aus der dortigen Notiz entnehmen kann, müsste ich mit dem Core2 Main Modul zusammen, etwas am Code verändern, denn das GPS wird nicht erkannt und bringt keine Daten. Es steht immer POS und wenn ich das WLAN trenne, wird die Zeit nicht erfasst. Hat jemand eine Lösung oder muss ich wohl oder übel das "APRScub-Modul" bestellen müssen?
73, Peter/HB9CMI
RE: APRScube von DL3DCW - DL3DCW - 19.01.2022
Hallo Peter,
das von Dir beschriebene GPS-Modul habe ich am APRScube bisher noch nicht getestet. Schau mal nach ob die Signale der seriellen Schnittstelle auf dem GPS-Modul richtig gebrückt sind (DIP-Schalter):
RXD - Pin 17
TXD - Pin 16
Der Core2 ist übigens ein völlig anderes System. Darauf läuft die aktuelle APRScube-Firmware nicht. Da es bei Dir grundsätzlich aber erst einmal läuft wirst Du vermutlich einen der klassischen Cores (BASIC, GRAY etc.) haben.
Und auch mal die Stromversorgung des GPS-Moduls prüfen. Da gibt es ja mehrere Möglichkeiten. Vielleicht liegt am Modul gar keine Betriebsspannung an ...
Schönen Gruß
Frank, DL3DCW
RE: APRScube von DL3DCW - HB9CMI - 19.01.2022
Toll Frank, es läuft. Die Pins waren falsch selektiert, sah das erst, als ich die Lupe zu Hilfe nahm. Danke, jetzt muss ich noch schauen, weshalb ich mit dem cube nicht auf aprs.fi erscheine. GATE leuchtet und wird ab und zu kurz grau.
73, Peter
RE: APRScube von DL3DCW - DL3DCW - 19.01.2022
GATE wird grau wenn es keine Verbindung (mehr) zu APRS-Server gibt (eventuell wackelige WLAN-Verbindung?). Häufiger Fehler ist auch ein falscher APRS-Passcode. Auch darf die APRS-SSID nur einmal benutzt werden. Ansonsten wird die Verbindung zum APRS-Server immer wieder getrennt ...
RE: APRScube von DL3DCW - HB9CMI - 19.01.2022
genau, im Passcode habe ich zwei Ziffern vertauscht.
Alles O.K.
RE: APRScube von DL3DCW - DO1YHJ - 19.01.2022
Frage zur externen GPS Antenne für das neue GPS Modul. Kann die Antenne des alten GPS Moduls verwendet werden oder ist die neue Antenne erforderlich?
73 de Heinz-Jürgen
RE: APRScube von DL3DCW - DL3DCW - 19.01.2022
Es kann jede übliche GPS-Aktivantenne verwendet werden. Also auch die des "alten" M5Stack-GPS-Moduls. Auf dem neuen GPS-Modul muss lediglich noch die passende MCX-Buchse (nach)bestückt werden.
RE: APRScube von DL3DCW - DL3DCW - 19.01.2022

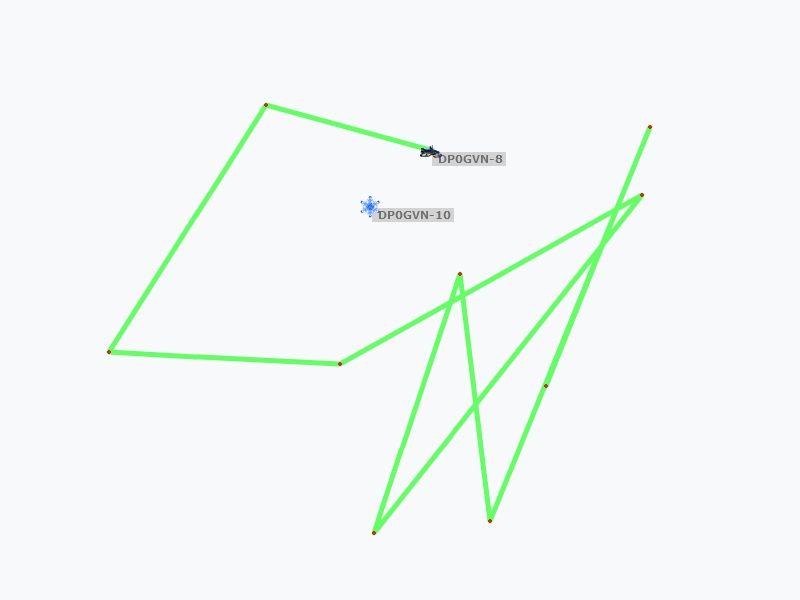

APRScube's in der Antarktis angekommen!
Anfang dieser Woche wurden die zwei APRScube's (siehe hier) via Helikopter von der MS Polarstern zur Neumayer-Station gebracht. Felix, DL5XL hat einen davon bereits als iGate am höchsten Punkt der Station angebracht (DP0GVN-10). Der zweite APRScube ist auf einem Motorschlitten installiert und wird nächste Woche auf einer kleinen Expedition mitgenommen (DP0GVN-8).
Wir wünschen viel Erfolg!
RE: APRScube von DL3DCW - dl6sh - 20.01.2022
Hallo allerseits,
ich habe gerade Besuch vom Ed SP2JP. Er fragt, ob der APRSCube nur mit der festen Geschwindigkeit 300 Baud funktioniert, oder ob man auch 1200 Baud nutzen könnte. In SP wird wohl nur 1200 Baud eingesetzt und in DL - wenn ich es recht verstanden habe - 300 Baud.
73, Slawek DL6SH
