Anyfrog


HinzTec – anyfrog, anyfrog2
Innovative future trend

Dokumentation:
Seit 2006 befindet sich das Gerät auf dem Markt, in der Zwischenzeit ist die Hardwareversion 2 erschienen. Diese unterscheidet sich in einer Weiterentwicklung der bewährten ersten Hardware. Primär wurden Änderungen hinsichtlich der optimierten Fertigung unternommen. So ist die neue Hardware bereits serienmäßig für den Anschluss eines Short Message Display vorbereitet. Bei der Anyfrog2 Version fällt auch der PTT Jumper weg dieser ist beim Programmieren über die Software schaltbar.   Der „anyfrog“ von HinzTec ist das mir bisher bekannte flexibelste und am einfachsten zu bedienende APRS Gerät. Flexibel hinsichtlich, das man zwischen Home und Mobilbetrieb keine Umprogrammierung mit dem PC vornehmen muss. Denn der anyfrog besitzt 2 Speicherbänke und die zweite Speicherbank (Mobilbetrieb) wird in wenigen Sekunden nach dem Einstecken des GPS-Empfängers Automatisch geladen und Aktiviert. Neben der Deutschen Bedienungsanleitung (Dokumentation) samt Support bietet das Multifunktionsgerät viele Funktionen im einzelnen.

Das Wichtigste im Detail:
  • TX und RX von APRS Signalen (ähnlich einem TNC) mit 1200 Baud (VHF/UHF) und 300   Baud (KW)
  • Direktanschluss von diversen Wetterstationen darunter die beliebte WS2300 !
  • Direktanschluss von GPS Empfänge mit 5V Anschluss!
  • Mobil, Stationär als Bake oder Betrieb mit TrackOn oder anderen Programmen die den KISSMODE unterstützen möglich
  • optionales Short Massage Display (SMD) für einen komfortablen Betrieb ohne PC
  • DCD für kollisionsfreien Betrieb auf der APRS Gemeinschaftsfrequenz damit ist die Wahrscheinlichkeit größer, das die eigene Positionsaussendung den nächsten Digi erreicht.


  • Standalone APRS - Wetter - und Positionssystem
  • 1200 Baud für UKW oder 300 Baud für KW
  • Daten der Wetterstation werden als komplette APRS - Wetterbake mit Position, Windrichtung, Windgeschwindigkeit, Temperatur, Regen, Luftfeuchtigkeit sowie Luftdruck übertragen.
  • Daten des GPS - Empfängers werden als komplette APRS - Positionsbake mit Höhe und Geschwindigkeit übertragen
  • echte digitale DCD für kollisionsfreien Betrieb integriertDecodierung von analogen 1200Baud – Signalen
  • KISS - Mode für die Zusammenarbeit mit anderen Programmen (TrackOn ) und Geräten
  • dynamic timer Funktion mit einstellbarer dynamic distance base sorgt für ein optimales Verhältnis zwischen Bakenabstand und Geschwindigkeit
  • Unterstützte Positionsdaten Formate: Klartext, komprimiertes base91 sowie Mic-E mit 15 Nachrichtentypen
  • Setup System für den bequemen stationären sowie mobilen Einsatz, einmal konfiguriert erfolgt die Umschaltung völlig automatisch beim Einschalten des Geräteslocal range Funktion verhindert auf Wunsch das Aussenden der Bake ca. 200m um den Heimat - QTH
  • Bei beiden Betriebsmodi sind individuelle Stationsinfos sowie Statustexte konfigurierbarAudioausgangspegel durch Software konfigurierbardie verschiedenen Betriebszustände werden durch drei LED auf der Frontseite angezeigt
  • eine Funktionstaste an der Frontseite löst verschiedene Ereignisse aus, unter anderen das sofortige Aussenden einer Positionsbake für Versuchszweckeechter TTL <> V24 Wandler integriertechter 8 Bit Digital / Analog Wandler für das analoge Ausgangssignalechter 10 Bit Analog / Digital Wandler für das analoge Eingangssignal
  • PTT kann optional über einen internen Jumper auf die NF-Leitung gelegt werdenSpeisung des GPS - Empfängers direkt aus dem Gerät möglich (Spannung +5V / 100 mA wird am CTRL - Port bereitgestellt)
  • einfache Verbindung durch Westernbuchsen zu den Peripheriegeräten (TRX, Stromversorgung, GPS - Empfänger oder Wetterstation)
  • großer Betriebsspannungsbereich von ca. 8V – 18V, gesichert durch selbstrückstellende Sicherunggeringe Stromaufnahme ca. 30mA bei 12V
  • TRX kann optional in den Sendepausen abgeschaltet werden, dadurch verringert sich die Stromaufnahme im Standby - Betrieb nochmal um ein vielfaches
  • edles, stoßfestes Aluminiumgehäuse im modernen Design mit rutschfesten Kunststoffabdeckungen (keine kratzer an anderen Geräten)
  • Firmware - Update über den PC für zukünftige Weiterentwicklung möglichgeringe Abmaße (52mm x 25mm x 80mm / B x H x T)
  • geringes Gewicht


Short Massage Display (SMD) für den anyfrog2



  • Short Massage Display ermöglicht die Anzeige der Aktivität auf der APRS-Frequenz in Kombination mit dem AnyFrog oder SCS Tracker.
  • Anzeige der eigenen Position, Datum und Uhrzeit sowie der aktuellen Geschwindigkeit, Richtung und Höhe bei GPS- Empfang
Viele Weitere Funktionen siehe Hompage von HinzTec:
http://www.hinztec.de/de/hardware/short-message-display

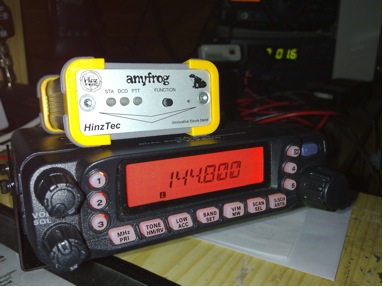

Größenvergleich: Yaesu FT-7800E + Anyfrog

Quelle und Informationen http://www.hinztec.de/

Alles weitere entnehmen sie bitte der Homepage von HinzTec (siehe oben)

Stand: 07.11.10     Andreas Wolf    DO9WA            DO9WA@darc.de
