Kabelkonfiguration

Inhalt
- Kenwood TH-D7
- Null-Modem
- Navilock NL-303P



Kenwood TH-D7:

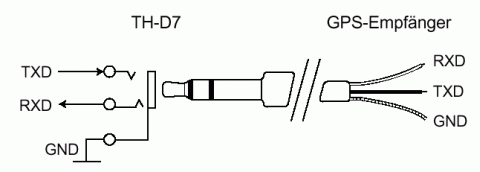

(Abb.: Belegung der TH-D7-Buchse)

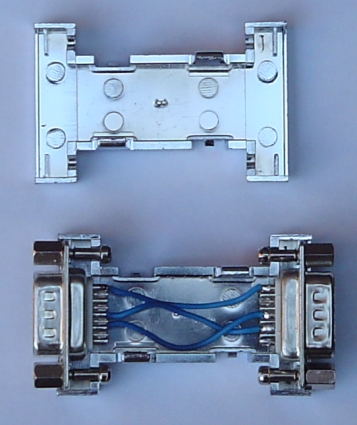

X-Link Adapter / Null-MoDem Adapter

Stiftbelegung des APRS X-Link Adapters (Nullmodemkabel)

DB-9 Steckverbinder
GND 5 - 5 GND
RXD 2 - 3 TXD
TXD 3 - 2 RXD

05.06.2007 (Marcus, DL1MH)

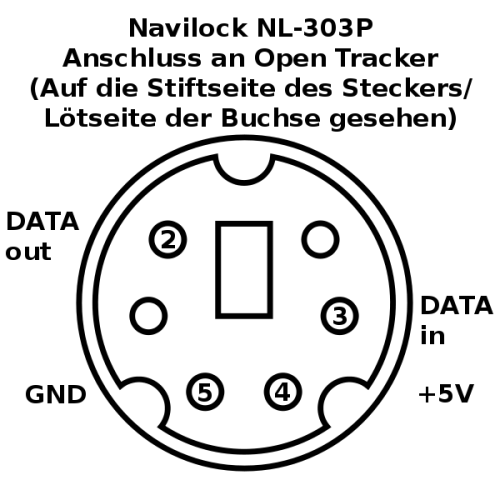

Navilock NL-303P Stiftbelegung zum Anschluss an neun poligen Sub D Stecker für Open Tracker:

Hinweis, die Ziffern sind nicht die Nummern der Stifte im Stecker sondern der Anschlüsse beim OpenTracker+,
beim SMD OpenTracker+ ist die Numerierung der Anschlüsse anders.
DATA out am GPS Empfänger muss auf DATA in am Tracker.
Eine dreiadrige Leitung, (NF Leitung, zwei Adern + Schirm) reicht aus, da keine Daten vom Tracker zur GPS Maus übertragen werden müssen. Da die GPS Maus kein Display hat werden die empfangenen Wegpunkte ohnehin nicht angezeigt.



05.06.2007, 30.08.2011 (Marcus, DL1MH)
